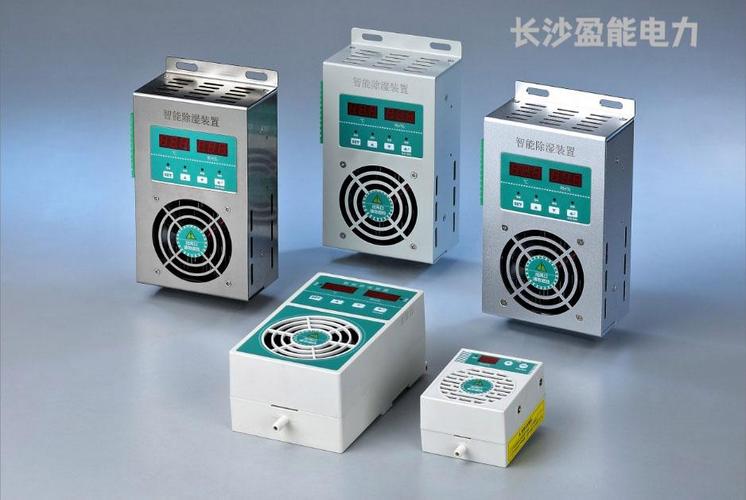

专为GIS控制柜、高低压开关柜、环网柜设计的智能除湿防凝露装置技术解析

引言

在电力系统中，GIS控制柜、高低压开关柜、环网柜等电气设备是保障电网安全稳定运行的核心载体。这些设备内部长期处于半封闭状态，受环境温度、湿度变化影响，极易产生凝露现象。凝露不仅会导致绝缘性能下降、金属部件锈蚀，还可能引发短路、放电甚至爆炸等严重事故。传统的除湿方式（如加热器、普通通风）往往存在效率低、能耗高、治标不治本等问题。为此，我们专门研发了一款专为GIS控制柜、高低压开关柜、环网柜等电气设备设计的智能除湿防凝露装置，旨在从根源上解决高低压电气控制柜内部的潮湿凝露难题。

一、装置设计背景与目标

1.1 凝露危害分析

• 绝缘劣化：凝露附着在绝缘件表面，降低绝缘电阻，易引发爬电、闪络。
• 金属腐蚀：加速柜内接线端子、螺栓、机构等金属件氧化锈蚀，导致接触不良。
• 二次元件故障：智能电表、继电器、端子排等受潮后误动作或损坏。
• 局部放电：凝露引发电场畸变，诱发局部放电，最终导致绝缘击穿。

1.2 设计目标

• 主动除湿，而非被动加热；
• 低功耗、长寿命、免维护；
• 适应狭小空间（如GIS控制柜、环网柜）；
• 智能控制，根据湿度自动启停；
• 不产生高温，不影响柜内其他元件。

二、装置核心技术与工作原理

该装置采用半导体冷凝除湿技术，结合智能温湿度控制与定向排水设计，实现高效、安全除湿。

2.1 半导体制冷除湿

• 利用帕尔帖效应，制冷片冷端温度迅速降至露点以下，使空气中的水蒸气凝结成水滴。
• 相比压缩式除湿机，无制冷剂、无运动部件，体积小、震动小、噪音低。

2.2 智能传感与控制

• 内置高精度温湿度传感器，实时监测柜内环境；
• 采用微处理器，可设定湿度阈值（如RH≥60%启动，≤45%停止）；
• 支持手动/自动模式，可接入RS485或无线通讯，实现远程监控。

2.3 定向排水与防倒吸

• 冷凝水通过导流槽汇集至储水槽或直接外排；
• 采用防倒吸结构，避免因柜内外压差导致水汽倒灌；
• 可选配雾化排水或接排水管至柜外。

三、装置关键优势

| 对比项 | 传统加热器 | 本装置 |
|--------|------------|--------|
| 除湿原理 | 升温降低相对湿度 | 冷凝析出水分 |
| 能耗 | 高（持续加热） | 低（间歇工作） |
| 凝露风险 | 加热停止后易反弹 | 根本性除湿 |
| 温度影响 | 升高柜内温度 | 几乎不改变温度 |
| 维护 | 需定期更换 | 免维护设计 |

装置具备以下特性：

• 超薄设计：可壁挂或导轨安装，适用于环网柜等紧凑空间；
• 宽电压输入：AC/DC 85~265V，适应不同控制电源；
• 故障报警：传感器故障、排水异常时输出告警接点；
• 阻燃外壳：符合UL94 V-0，安全可靠。

四、典型应用场景

1. GIS控制柜：室内或户外GIS汇控柜，防止二次元件受潮。
2. 高低压开关柜：KYN、MNS、GGD等柜型，保护母排与绝缘子。
3. 环网柜：紧凑型共箱式或单元式环网柜，解决内部凝露导致的地气故障。
4. 端子箱与汇控柜：户外端子箱、智能控制柜等。
5. 箱式变电站：美式/欧式箱变低压室。

五、选型与安装指南

5.1 选型依据

• 柜体容积（m³）与密封程度；
• 环境温湿度条件；
• 电源类型与通讯要求；
• 安装方式（壁挂、导轨、磁吸）。

推荐除湿量：每立方米空间配置0.1~0.2L/天的除湿能力。以30m³的环网柜为例，建议选用CS-20型（额定制冷量20W，日除湿量约0.5L）。

5.2 安装要点

• 安装于柜内中下部，利于冷空气下沉与排水；
• 靠近通风口或湿度较高区域；
• 避免遮挡进出风口；
• 排水管需向下倾斜，禁止上翻。

六、实际应用效果

该装置已在多个变电站、开闭所及工矿企业配电室批量应用。以某110kV变电站GIS汇控柜为例：安装前，环境湿度85%时柜内凝露严重；安装后，柜内湿度稳定在45%RH以下，未再发生凝露，且柜内温度仅上升0.5℃～1℃，节电约70%。

七、结论

该智能除湿防凝露装置针对GIS控制柜、高低压开关柜、环网柜等电气设备的湿度难题，采用半导体制冷除湿与智能控制相结合的方案，从源头控制凝露风险，有效提升设备运行可靠性，降低运维成本。其小巧、高效、智能、免维护的特点，使其成为高低压电气控制配合的理想配套产品，为坚强智能电网的建设提供有力保障。
