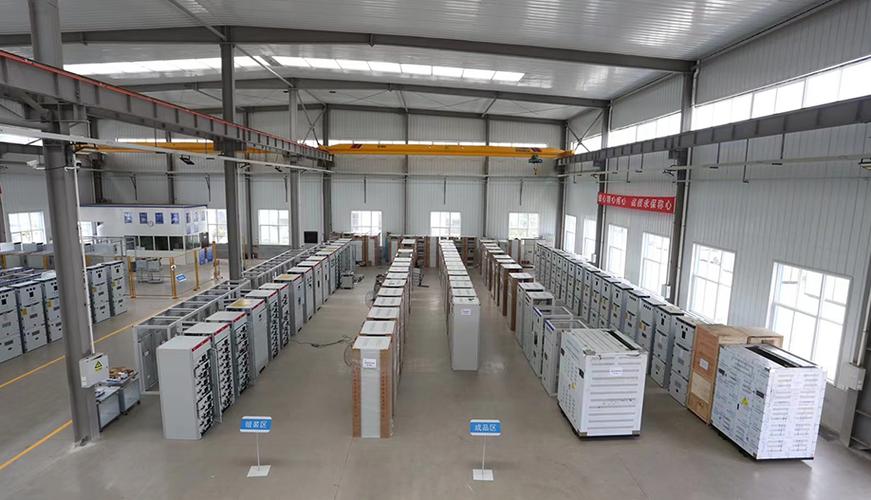

高低压电气控制设备 功能、应用与选型指南

在现代电力系统中，高低压电气控制设备是保障电能质量、提升用电效率、确保系统安全稳定运行的关键环节。从无功补偿到计量、从配电到控制，各类装置各司其职，协同工作。本文将系统介绍高低压无功补偿装置、电力计量装置、配电箱、操作台、控制柜及直流屏等核心设备，并解析其功能与应用场景。

一、高低压无功补偿装置

无功补偿是提高功率因数、降低线路损耗、改善电压质量的重要手段。高低压无功补偿装置通常分为高压补偿（如6kV、10kV、35kV）和低压补偿（如0.4kV）。其原理是通过并联电容器、电抗器或使用静止无功发生器（SVG）等，向系统提供或吸收无功功率。典型应用包括：变电站母线补偿、大工业用户配电室、风力及光伏发电并网等。选型需考虑补偿容量、电压等级、投切方式（接触器、晶闸管、复合开关）以及是否串联电抗器抑制谐波。

二、电力计量装置

电力计量装置用于精确测量电能消耗，是电费结算、能耗分析和负荷管理的依据。常见计量装置包括电能表、互感器（电流、电压互感器）、计量柜及远程抄表终端。高压计量通常采用计量柜或计量手车，内含专用互感器和电能表；低压计量则多为直接接入或经互感器接入的配电箱。现代智能电表支持双向计量、分时电价、事件记录等功能，并可通过RS485、载波或无线方式上传数据。选型时需关注精度等级（如0.2S、0.5S）、额定电压电流、通信协议及是否需防窃电。

三、配电箱

配电箱是低压配电系统的末端设备，用于接受和分配电能，并对线路进行过载、短路、漏电保护。按结构可分为固定面板式、装置式和抽屉式；按安装方式有明装、暗装和落地式。配电箱内通常配置断路器、熔断器、接触器、热继电器及测量仪表。在住宅、商业、工厂中，配电箱是保障用电安全的第一道防线。选择配电箱时，需根据负载电流、回路数量、防护等级（IP）、短路耐受能力以及是否需要双电源切换来确定。

四、操作台

操作台是集中监控和操作电气设备的平台，常见于控制室、调度中心。它集成了显示器、操作按钮、指示灯、工控机及通信接口，用于实现远程控制、数据采集和故障报警。操作台设计需符合人机工程学，具备抗干扰、防尘、散热等功能。在工厂自动化、变电站综合自动化、交通监控等领域，操作台与各类控制柜、直流屏通过网络连接，构成完整的监控系统。

五、控制柜

控制柜（含高低压电气控制柜）是对电动机、泵、风机、阀门等设备进行启动、停止、调速和保护的核心柜体。低压控制柜多采用GGD、GCS、MNS等标准柜型，内部可安装变频器、软启动器、PLC及继电器逻辑；高压控制柜则常见KYN28、XGN等铠装移开式结构，用于高压电机启动或馈线控制。高低压电气控制柜的选择依据负载类型、控制方式（就地/远程）、防护等级、短路电流水平及环境条件（如防爆、防腐）。在冶金、化工、水处理、楼宇自控中，控制柜是不可或缺的动力控制中枢。

六、直流屏

直流屏（直流电源柜）为变电站、发电厂、数据中心提供不间断直流电源，用于继电保护、断路器操作、事故照明及通信设备。其核心包括整流模块、蓄电池组、监控单元和馈出回路。直流屏需具备稳压稳流、均充浮充自动转换、电池巡检及告警功能。常见的电压等级为110V、220V。在失去交流电源时，蓄电池可维持数小时供电，保障关键设备动作。选型时要计算经常性负荷和事故负荷，确定电池容量（Ah）和模块数量。

高低压无功补偿装置、电力计量装置、配电箱、操作台、控制柜及直流屏共同构成了从高压进线到终端用电的完整电气控制体系。正确选型、合理配置与规范安装，不仅能提升电能质量、降低能耗，更能确保人身和设备安全。建议用户根据实际工况、国家标准（如GB/T 7251、DL/T 5044）及专业设计进行系统集成，并定期维护检测，以延长设备寿命，实现智能、高效、可靠的电力管理。
