配电箱内部结构解析大全 从高压到低压，一篇文章助你全掌握

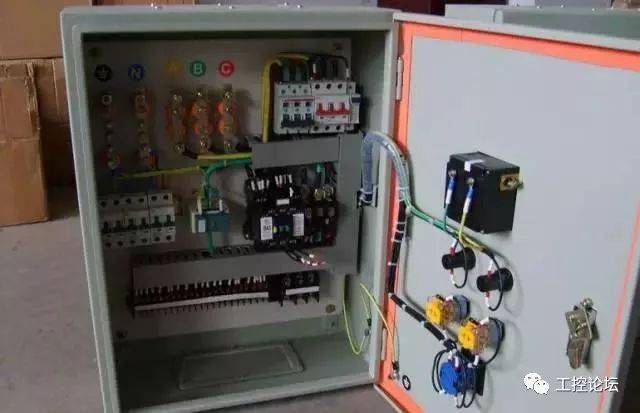

配电箱作为电力系统中的关键设备，其内部结构的合理设计直接关系到电力分配的安全与效率。无论是高压电气控制柜还是低压配电箱，了解其内在构成都是电气工程师和设备维护人员的必备技能。本文将全面解析高低压配电箱的内部结构，助你一篇文章掌握所有要点。\n\n## 一、高压电气控制柜内部结构解析\n\n高压电气控制柜通常应用于3kV至35kV的电力系统中，其内部结构复杂，主要包括以下几个核心部分：\n\n1. 母线系统：采用铜排或铝排作为主母线，负责电能的汇集和分配。高压柜中母线通常采用矩形截面，并套有热缩绝缘套管，相间及对地有足够的安全距离。\n\n2. 断路器：高压真空断路器或SF6断路器是核心开关设备，负责电路的接通与分断，具备灭弧能力。其操作机构可电动或手动，并配合互感器实现保护功能。\n\n3. 隔离开关：用于在检修时隔离电源，确保安全。通常与断路器配合使用，形成“断路器+隔离开关”的组合。\n\n4. 互感器：包括电流互感器（CT）和电压互感器（PT），用于测量和保 护。CT将大电流变为小电流（如5A），PT将高电压变为低电压（如100V），供仪表和继电器使用。\n\n5. 保护装置：微机保护装置或继电器，实时监测电流、电压、功率等参数，当发生短路、过载等故障时，迅速发出跳闸指令。\ {\n\n6. 接地开关：在检修时接地，释放残余电荷，保障人员安全。\n\n7. 电缆室：用于连接进出线电缆，通常有电缆终端和接地屏蔽层处理。\n\n8. 仪表与指示灯：显示运行状态和电量参数，如电流表、电压表、带电显示器等。\n\n## 二、低压配电箱内部结构解析\n\n低压配电箱（如GCK、GGD、MNS等）用于1kV以下的电力系统，结构相对简单但功能齐全，主要包括：\n\n1. 进线柜：包含主进线断路器（如框架断路器）、电流互感器、测量仪表等，负责接收变压器或上级电源的电能。\n\n2. 出线柜：由多个出线回路组成，每个回路配置塑壳断路器或微型断路器，以及电流表、指示灯等，实现向各负载供电。\n\n3. 母线排：主母线贯穿整个配电柜，分支母线连接到各断路器。母线通常采用铜排，并涂有相色标识（A相黄、B相绿、C相红）。\n\n4. 电容补偿柜：用于无功补偿，内部有电容器、电抗器、接触器及控制器，自动投切以提升功率因数。\n\n5. 控制与保护单元：包括熔断器、热继电器、接触器等，实现电动机等设备的控制和过载保护。\n\n6. 接线端子：用于电缆与设备的连接，通常有明确的编号和标识。\n\n7. 辅助材料：如线槽、扎带、标签等，用于整理线路。\n\n## 三、高低压配电箱的安全防护设计\n\n内部结构设计必须考虑安全防护：\n\n- 绝缘距离：根据电压等级保证带电体之间、带电体与地之间的最小距离。\n- 防护等级：IP等级（如IP30、IP54）防止异物和水分进入。\n- 五防功能：高压柜需具备防误分合断路器、防带电分合隔离开关、防带电合接地开关、防接地开关合闸时送电、防误入带电间隔。\n\n## 四、\n\n通过以上解析，可见高压电气控制柜注重绝缘、灭弧和保护，低压配电箱则更侧重分配、控制和便捷性。掌握这些内部结构，有助于正确选型、安装和维护配电设备，确保电力系统稳定运行。一篇文章虽不能涵盖所有细节，但足以构建完整框架，助你从入门到精通。
